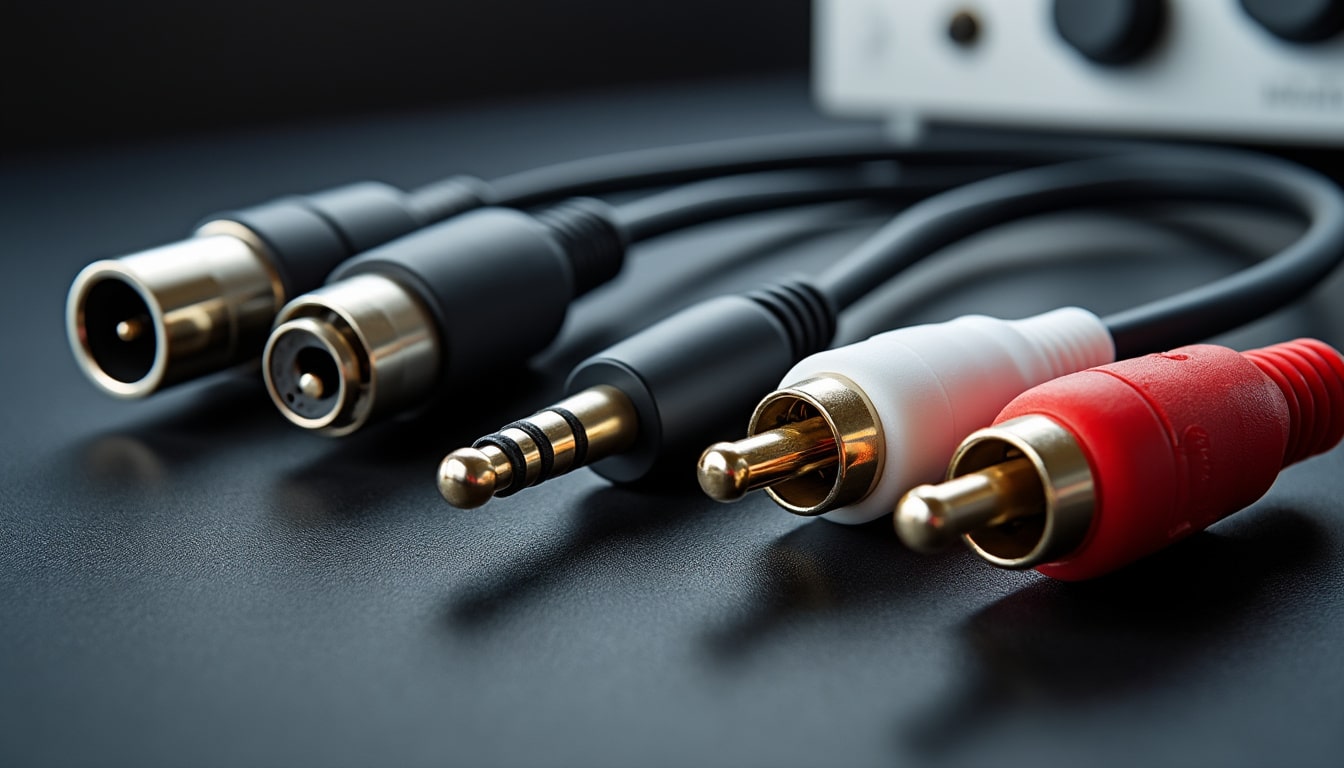

Connecteurs XLR, TRS et RCA : les usages à ne pas confondre

Connecteur XLR, TRS ou RCA : reconnaître les usages

Dans un studio, une salle de spectacle ou un salon, le bon câble audio relie les appareils sans ajouter de bruit ni compliquer le montage. Pourtant, une prise qui entre dans une autre ne garantit pas que le signal ou le câblage conviennent.

Pour distinguer les différences entre connecteurs, observez leur forme, le nombre de contacts et la fonction prévue par les appareils. Un connecteur XLR sert couramment aux microphones et aux liaisons équilibrées, tandis que le RCA reste associé aux équipements grand public.

Les repères visibles sur chaque prise

Le XLR possède généralement trois broches et un mécanisme de verrouillage qui limite les débranchements accidentels. Sur un câblage audio analogique courant, la broche 1 correspond à la masse, la broche 2 au point chaud et la broche 3 au point froid.

Le connecteur TRS, reconnaissable à ses trois contacts séparés par deux bandes isolantes, est plus ambigu. Il peut transporter un signal mono équilibré ou un signal stéréo non équilibré : la prise seule ne suffit donc pas à déterminer son usage.

Le connecteur RCA comporte une pointe centrale et une couronne extérieure. Il transporte habituellement un signal analogique asymétrique et relie, par exemple, une platine ou un lecteur à un amplificateur.

Repères de branchement :

• XLR : microphones, préamplis et sorties équilibrées
• TRS : liaison ligne équilibrée ou casque stéréo
• TS : instrument mono, souvent guitare ou clavier
• RCA : appareils hi-fi et sources grand public

Connecteur	Contacts typiques	Usage fréquent	Point de vigilance
XLR	Trois broches	Microphone ou liaison équilibrée	Vérifier le type d’entrée ou de sortie
TRS	Tip, Ring, Sleeve	Ligne équilibrée ou casque stéréo	Confirmer le câblage attendu
TS	Tip, Sleeve	Guitare vers amplificateur	Sensible aux parasites sur longues liaisons
RCA	Pointe et couronne	Lecteur vers amplificateur hi-fi	Connexion analogique généralement asymétrique

Signal symétrique et signal asymétrique : ce qui change

Une fois les prises identifiées, il faut comprendre le signal qu’elles transportent, car c’est lui qui détermine en partie la résistance aux interférences. Cette distinction est particulièrement utile lorsqu’un microphone ou un instrument se trouve loin de la console.

Pourquoi une liaison équilibrée limite les parasites

Un signal symétrique utilise deux conducteurs transportant des signaux de polarité opposée, ainsi qu’une masse. À l’arrivée, l’appareil peut réduire une partie du bruit capté en chemin, ce qui rend cette liaison adaptée aux microphones et aux parcours plus longs.

Une prise XLR est couramment employée pour ce type de liaison, mais un connecteur TRS peut aussi le transporter si les appareils sont câblés en conséquence. Dans les deux cas, le bénéfice dépend de la compatibilité des équipements aux deux extrémités.

Les limites d’une liaison asymétrique

Un signal asymétrique circule par un conducteur de signal et une masse qui sert également de retour. Les câbles TS et RCA sont généralement utilisés ainsi ; une longueur excessive ou un environnement électrique chargé peut favoriser ronflements et parasites.

Une connexion ligne RCA entre des appareils proches peut parfaitement convenir. En revanche, pour relier une guitare à une console éloignée, la liaison asymétrique directe est moins appropriée qu’un passage par une boîte de direct.

Comparaison des liaisons :

• Équilibrée : préférable pour les micros et les parcours longs
• Asymétrique : pratique pour les connexions courtes d’instruments ou hi-fi
• TRS : équilibré ou stéréo selon les appareils reliés
• Adaptateur seul : ne transforme pas un signal asymétrique en signal équilibré

Entrée micro ou connexion ligne : choisir le bon branchement

Le type de prise ne révèle pas toujours le niveau de signal accepté. Une entrée micro amplifie un signal faible, tandis qu’une connexion ligne reçoit généralement un signal plus élevé : les confondre peut produire un niveau trop fort ou trop faible.

Relier un microphone, une interface et des instruments

Un microphone équipé d’une sortie XLR se branche habituellement sur une entrée micro correspondante. Si l’interface dispose d’une prise combinée XLR/TRS, vérifiez la fonction sélectionnée et les réglages de gain avant d’enregistrer.

Pour une guitare électrique, un câble TS relie généralement l’instrument à un amplificateur ou à une entrée instrument adaptée. Un jack TRS n’est pas automatiquement une amélioration : il faut que l’instrument et l’entrée prennent en charge une liaison équilibrée.

Exemples de raccordement :

• Microphone vers console : câble XLR vers entrée micro
• Interface vers moniteur actif : XLR ou TRS équilibré, si les appareils le permettent
• Guitare vers ampli : câble TS pour une liaison instrument courte
• Lecteur hi-fi vers amplificateur : paire de câbles RCA

Source	Destination	Branchement courant	Vérification utile
Microphone	Console ou interface	XLR vers entrée micro	Gain et alimentation nécessaire au micro
Guitare électrique	Amplificateur	TS vers entrée instrument	Entrée instrument adaptée au niveau
Interface audio	Moniteurs actifs	TRS ou XLR équilibré	Format accepté par les deux appareils
Lecteur stéréo	Amplificateur hi-fi	Deux câbles RCA	Entrées gauche et droite correctement reliées

Les prises combinées accueillent parfois XLR ou jack, mais cela ne signifie pas que chaque mode de branchement remplit la même fonction. Consultez les indications du fabricant pour distinguer entrée micro, entrée ligne et entrée instrument.

Boîte de direct et enceintes : éviter les erreurs de câble

Quand une source asymétrique doit parcourir une longue distance, le choix d’un simple adaptateur ne suffit pas. Une boîte de direct convertit le signal d’instrument en liaison équilibrée, mieux adaptée à une console située à l’autre bout de la scène.

Symétriser une guitare sans changer seulement la prise

Une boîte DI constitue une solution courante pour relier une guitare ou une basse à une console. Le signal passe d’abord par un câble TS vers la DI, puis repart en XLR équilibré vers l’entrée micro de la console.

Un adaptateur passif qui change seulement le format de la fiche ne crée pas, à lui seul, le signal opposé nécessaire à une vraie liaison équilibrée. Avant d’acheter un câble, identifiez donc le problème à résoudre : forme de prise, distance ou incompatibilité de niveau.

Pour une liaison longue depuis un instrument :

• Relier l’instrument à l’entrée de la DI avec un câble TS
• Envoyer la sortie équilibrée de la DI vers la console en XLR
• Contrôler le niveau et les réglages de la boîte de direct
• Éviter de confondre adaptateur mécanique et conversion de signal

Enceintes passives et câbles dédiés

Une enceinte passive reliée à un amplificateur réclame un câble d’enceinte conçu pour transporter la puissance, et non un câble de signal micro. Une connexion SpeakON verrouillable est fréquente dans les installations de sonorisation, sous réserve que les appareils disposent des prises compatibles.

Respectez la polarité et les recommandations de section indiquées par le fabricant, notamment lorsque la distance ou la puissance augmente. Un câble inadapté peut entraîner des pertes ou une mauvaise connexion ; il ne faut jamais improviser en remplaçant un câble d’enceinte par un câble XLR ordinaire.

Équipement audio : les vérifications avant de brancher

Après avoir choisi le connecteur, quelques contrôles simples réduisent les erreurs de montage et protègent les appareils. Cette habitude est précieuse dans un studio fixe comme lors d’une installation temporaire, où les câbles se ressemblent vite.

Contrôler compatibilité, longueur et état

Avant de connecter deux appareils, lisez leurs indications d’entrée et de sortie, puis vérifiez le type de signal attendu. Un câble court et en bon état limite les problèmes évitables, tandis qu’un repérage par couleur ou étiquette aide à retrouver rapidement chaque liaison.

Inspectez aussi les fiches : un verrou XLR qui ne tient plus, une prise RCA desserrée ou un jack endommagé mérite un remplacement. Une fiche qui s’insère physiquement n’est pas une preuve de compatibilité électrique.

Contrôles avant mise en service :

• Comparer les formats de prise aux entrées et sorties des appareils
• Confirmer si la liaison est équilibrée, asymétrique, stéréo ou mono
• Choisir un câble adapté au signal transporté et à sa longueur
• Vérifier l’état des fiches, le verrouillage et le repérage des extrémités

Installer un câblage fiable au quotidien

Dans un espace de répétition, séparer les câbles audio des câbles d’alimentation lorsque l’installation le permet aide à garder un montage lisible. Enrouler les câbles sans les plier fortement et éviter de tirer sur les prises prolonge également leur durée d’usage.

Pour décider rapidement, partez de l’appareil source, identifiez le niveau de sortie, puis vérifiez l’entrée de destination. Ce raisonnement évite de choisir un câble uniquement d’après son apparence et permet de distinguer clairement XLR, TRS et RCA.
